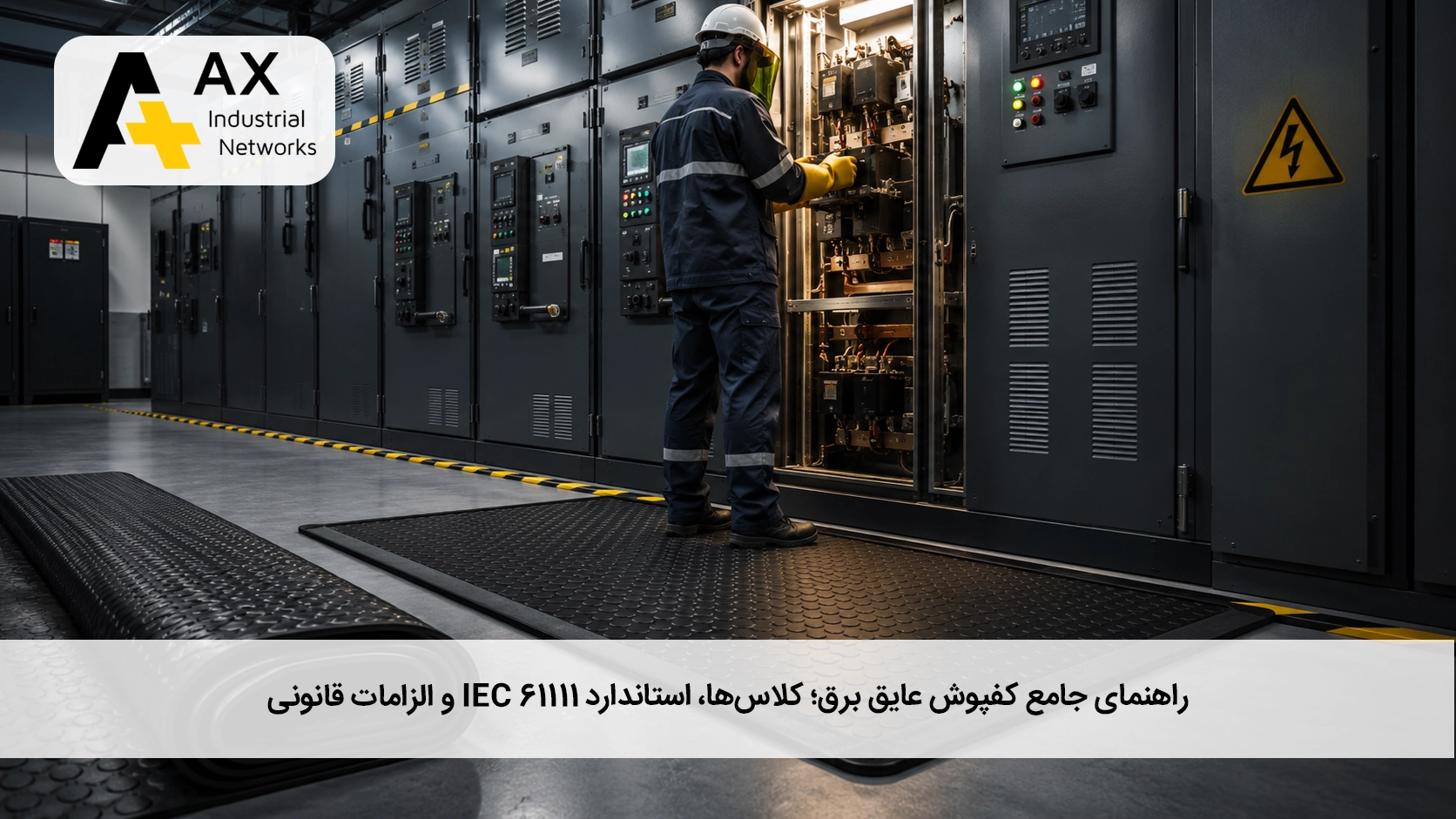

راهنمای جامع کفپوش عایق برق؛ کلاس‌ها، استاندارد IEC 61111 و الزامات قانونی

کفپوش عایق برق چیست؟

کفپوش عایق برق (به انگلیسی Electrical Insulating Mat) یک لایه پوششی از جنس الاستومر (لاستیک مصنوعی) است که میان کف زمین و پای اپراتور یک سد عایق ایجاد می‌کند. هدف آن ساده اما حیاتی است: اگر در اثر نشتی جریان یا تماس ناخواسته، بدنِ فرد در معرض ولتاژ قرار گیرد، این کفپوش مسیر عبور جریان از پا به زمین را قطع می‌کند و از برق‌گرفتگی جلوگیری می‌نماید.

چرا جدول آکس شش کلاس دارد و جدول IEC پنج کلاس؟

استاندارد IEC 61111:2009 پنج رده‌ی ۰ تا ۴ را تعریف می‌کند و سقف رده‌ی ۴ را روی ۳۶٬۰۰۰ ولت می‌گذارد. کاتالوگ رسمی نوین صنعت آکس همان بازه را ریزتر تقسیم کرده و شش رده دارد: کلاس ۳ روی ۲۰٬۰۰۰ ولت، کلاس ۴ روی ۲۶٬۵۰۰ ولت و کلاس ۵ روی ۳۶٬۰۰۰ ولت. فایده‌ی این تقسیم‌بندیِ ریزتر عملی است: برای هر ولتاژ کاری، ضخامت نزدیک‌تری در دسترس است و لازم نیست برای یک پست ۲۰ کیلوولتی ضخامتِ رده‌ی بالاتر خریداری شود.

قاعده‌ی سفارش: همیشه با کلاسِ کاتالوگ آکس سفارش بدهید. اگر کارفرما یا پیمانکار کلاس را بر مبنای IEC اعلام کرده است، مطابقت را با ولتاژ کاری بسنجید نه با شماره‌ی کلاس — چون شماره‌ی یکسان در دو رده‌بندی، ولتاژ یکسان نمی‌دهد. جدول شش‌کلاسه‌ی آکس، ضخامت و ولتاژ آزمون فشار قوی هر رده، در انتخابگر پایین آمده است.

این محصول در ایران با نام‌های گوناگونی شناخته می‌شود؛ از جمله فرش عایق برق، لاستیک زیرپایی ضد برق، عایق ترانس، عایق جلوی تابلو برق و کفپوش لاستیکی عایق. همه این‌ها به یک خانواده محصول اشاره دارند که کاربرد اصلی‌شان حفاظت فردی در برابر شوک الکتریکی جلوی تابلوها، پست‌های برق، ترانسفورماتورها و ایستگاه‌های فشار قوی است.

استاندارد IEC 61111 و جدول کلاس‌ها

مرجع بین‌المللی این محصول، استاندارد IEC 61111 است. ویرایش جاری آن، IEC 61111:2009، جایگزین ویرایش نخست (سال ۱۹۹۲) و اصلاحیه آن شده و دامنه‌اش کفپوش‌های عایق ساخته‌شده از الاستومر برای پوشش کف و حفاظت الکتریکی کارکنان در تأسیسات برق است. نسخه اروپایی این استاندارد با نام EN 61111 و نسخه ملی ایران به شماره ۱۳۹۱۴ منتشر شده است.

این استاندارد کفپوش‌ها را بر اساس مقاومت در برابر ولتاژ به پنج کلاس ۰ تا ۴ دسته‌بندی می‌کند و برای هر کلاس سه عدد کلیدی تعریف می‌کند: ولتاژ کاری (بیشترین ولتاژ مجاز حین بهره‌برداری)، ولتاژ آزمون اثبات (Proof، که هر متر از کفپوش با آن تست می‌شود) و ولتاژ تحمل (Withstand، حد بالای مقاومت در آزمون).

توجه: اعداد جدول برای جریان متناوب (AC) است. حد مجاز جریان مستقیم (DC) در هر کلاس متفاوت و معمولاً بالاتر است و باید جداگانه از دیتاشیت محصول کنترل شود.

چطور کلاس درست را برای محیط خود انتخاب کنیم؟

قاعده طلایی انتخاب کلاس این است: بیشترین ولتاژ سامانه‌ای را که کفپوش جلوی آن نصب می‌شود پیدا کنید، نه ولتاژ اسمی معمول تجهیز را. سپس کلاسی را انتخاب کنید که ولتاژ کاری‌اش برابر یا بالاتر از آن باشد و کمی حاشیه ایمنی هم در نظر بگیرید. برای مثال، برای تابلوی توزیع ۴۰۰ ولت، کلاس ۰ (تا ۱٬۰۰۰ ولت) کافی است؛ اما برای تابلوی فشار متوسط ۲۰ کیلوولت باید دست‌کم به سراغ کلاس ۳ (۲۶٬۵۰۰ ولت) بروید.

برای تسریع این انتخاب و کاهش خطای انسانی، می‌توانید از
ابزار انتخابگر کلاس کفپوش عایق برق

استفاده کنید؛ کافی است ولتاژ تابلو یا پست خود را وارد کنید تا کلاس و ضخامت پیشنهادی به‌همراه یک برگه راهنما به شما داده شود.

الزام قانونی: چرا نصب کفپوش عایق اختیاری نیست

نصب کفپوش عایق جلوی تجهیزات برق‌دار، صرفاً یک توصیه فنی نیست؛ یک الزام حفاظتی است. بر اساس آیین‌نامه حفاظتی تأسیسات الکتریکی در کارگاه‌ها (ماده ۲۱) در محل استقرار افرادی که در نزدیکی قسمت‌های برق‌دار کار می‌کنند، باید سکو یا کفپوش عایق مناسب پیش‌بینی شود. مسئولیت تأمین این تجهیزات، طبق قانون کار، بر عهده کارفرماست.

پیامد نادیده‌گرفتن این الزام دو لایه است: نخست، خطر مستقیم جانی برای اپراتور؛ و دوم، مسئولیت حقوقی کارفرما در صورت وقوع حادثه. راه‌حل این خطر هم کاملاً روشن و در دسترس است: انتخاب کلاس درست، تأمین محصول دارای گزارش آزمون معتبر، و برنامه بازرسی دوره‌ای. مجموعه آکس در هر سه مرحله در کنار شماست. برای دیدن مشخصات فنی و استعلام موجودی، صفحه‌ی کفپوش عایق برق را ببینید.

ضخامت محصولات آکس در هر کلاس عایقی

نکته‌ای که در بازار زیاد اشتباه گفته می‌شود: کلاس عایقی را آزمون الکتریکی تعیین می‌کند، نه ضخامت به‌تنهایی. دو کفپوش با ضخامت یکسان می‌توانند کلاس متفاوتی داشته باشند، چون ترکیب لاستیک و فرآیند پخت روی مقاومت الکتریکی اثر می‌گذارد. با این حال برای سفارش‌گذاری، دانستن ضخامت متناظر هر کلاس در خط تولید ما مفید است:

چرا کلاس ۲ در دو ضخامت عرضه می‌شود؟ کفپوش سه‌میلی‌متری آکس هر دو سطح کلاس ۱ و کلاس ۲ را پاس می‌کند؛ نسخه‌ی چهارمیلی‌متری همان کلاس ۲ را با ضخامت و مقاومت مکانیکی بیشتر ارائه می‌دهد. انتخاب بین این دو به شرایط مکانیکی محل نصب برمی‌گردد — تردد زیاد، احتمال افتادن ابزار، یا سطح ناهموار — نه به سطح حفاظت الکتریکی، که در هر دو یکسان است.

رنگ نشانه هم تصادفی نیست: مطابق استاندارد، هر کلاس رنگ مشخصی دارد و این ساده‌ترین راه تشخیص سریع کلاس در محل کار است. اگر رنگ کفپوش با کلاس درج‌شده روی آن نخواند، موضوع باید پیگیری شود.

این محصول در بازار ایران چه نام‌های دیگری دارد؟

یکی از دشواری‌های خرید، تعدد نام‌های این محصول است. اگر فروشنده اصطلاح متفاوتی به کار برد، لزوماً محصول دیگری نیست. رایج‌ترین نام‌ها در بازار ایران:

• فرش عایق برق و فرش عایق تابلو برق — رایج‌ترین معادل در صنعت برق
• تشک عایق برق — بیشتر برای قطعات بریده‌شده در ابعاد کوچک
• لاستیک زیرپایی عایق برق — اشاره به جنس الاستومری محصول
• عایق تابلو برق و عایق زیر تابلو برق — نام‌گذاری بر اساس محل نصب
• کفپوش دی‌الکتریک — نام فنی‌تر، برگرفته از خاصیت دی‌الکتریک لاستیک

اما دو نکته: نخست اینکه هیچ‌یک از این نام‌ها جایگزین کلاس نمی‌شود؛ آنچه ایمنی را تعیین می‌کند کلاس عایقی و گزارش آزمون است، نه اصطلاحی که فروشنده به کار می‌برد. دوم اینکه این محصول را با کفپوش ضد خستگی یا کفپوش آنتی‌استاتیک اشتباه نگیرید؛ آن دو کارکرد کاملاً متفاوتی دارند و عایق برق نیستند — اشتباه گرفتنشان می‌تواند به قیمت جان اپراتور تمام شود.

استاندارد ملی ایران ISIRI 13914 و الزام نشانه‌گذاری

استاندارد ملی ایران به شماره‌ی ISIRI 13914 معادل ملیِ استاندارد بین‌المللی IEC 61111 (ویرایش دوم، ۲۰۰۹) است و همان الزامات را برای کفپوش عایق برق تعیین می‌کند. تفاوت مهم در عمل این است که بازرس ایمنی و کارفرمای سازمانی معمولاً مطابقت با استاندارد ملی را مطالبه می‌کنند، نه صرفاً ارجاع کلی به استاندارد بین‌المللی. به همین دلیل گزارش آزمونی ارزش دارد که بندهای ISIRI 13914 را به تفکیک پوشش داده باشد.

نشانه‌گذاری؛ ساده‌ترین راه تشخیص کفپوش معتبر

بند ۵-۳ این استاندارد تعیین می‌کند روی هر کفپوش عایق برق چه اطلاعاتی باید درج شده باشد. نبودِ این موارد، صرف‌نظر از ادعای فروشنده، یعنی محصول مطابق استاندارد نیست:

• نام، علامت تجاری یا مشخصه‌ی سازنده
• نماد IEC 60417-5216 (نشان مناسب‌بودن برای کار روی تجهیزات برق‌دار)
• شماره‌ی استاندارد مرجع، بلافاصله کنار نماد
• ماه و سال تولید
• تعیین کلاس عایقی محصول

افزون بر خودِ نشانه‌گذاری، استاندارد آزمون دوام نشانه‌گذاری هم دارد: نشانه‌ها باید پس از سایش با پارچه‌ی آغشته به آب صابون و سپس ایزوپروپانول همچنان خوانا بمانند. یعنی برچسب چاپی که با یک دستمال پاک می‌شود، مردود است. این ساده‌ترین آزمونی است که خودتان می‌توانید هنگام تحویل کالا انجام دهید.

هشت گروه آزمون که یک گزارش کامل باید داشته باشد

گزارشی که فقط ولتاژ را سنجیده باشد، گزارش کاملی نیست. مطابق ISIRI 13914، مجموعه‌ی آزمون‌ها این‌هاست: بازرسی چشمی و اندازه‌گیری ابعاد و ضخامت (بند ۵-۲)، آزمون‌های مکانیکی (۵-۵)، آزمون‌های دی‌الکتریک شامل ولتاژ اثبات و ولتاژ تحمل (۵-۶)، آزمون کهنگی (۵-۷)، آزمون‌های حرارتی شامل شعله و تاخوردگی در دمای پایین (۵-۸)، مقاومت در برابر اسید (۵-۹)، مقاومت در برابر روغن (۵-۱۰) و نشانه‌گذاری (۵-۳).

نکته‌ای که خریداران کمتر می‌دانند: آزمون کهنگی و آزمون‌های اسید و روغن، مقاومت مکانیکی را پیش و پس از شرایط‌سازی مقایسه می‌کنند و محصول باید درصد مشخصی از مقاومت اولیه‌اش را حفظ کند. یعنی کفپوشی که روز اول خوب است اما پس از مجاورت با روغن صنعتی افت شدید دارد، مردود می‌شود.

یک هشدار درباره‌ی نصب

کفپوش عایق برق در وهله‌ی اول برای عایق‌بندی الکتریکی ساخته شده و آزمون مقاومت در برابر لیزخوردگیِ این استاندارد بسیار سخت‌گیرانه است. بنابراین کفپوش باید در محل خود تثبیت شود تا جابه‌جا نشود و لبه‌هایش بالا نیاید. این نکته را در برنامه‌ی بازرسی دوره‌ای هم باید لحاظ کرد. برای این کار می‌توانید چک‌لیست بازرسی دوره‌ای کفپوش عایق برق را به‌صورت رایگان دانلود و چاپ کنید؛ فرمی دو صفحه‌ای که تمام بندهای این استاندارد را پوشش می‌دهد. تجهیزات مکمل کار روی تجهیز برق‌دار هم راهنمای اختصاصی دارند: دستکش عایق برق مطابق IEC 60903 و شناساگر ولتاژ مطابق IEC 61243.

کفپوش‌های تولید شرکت نوین صنعت آکس در آزمایشگاه دارای گواهی ISO/IEC 17025 تحت همین مجموعه آزمون‌ها بررسی شده‌اند و نتایج اندازه‌گیری‌شده به‌همراه تأییدیه‌ی مرکز تحقیقات و تعلیمات حفاظت فنی و بهداشت کار، در صفحه‌ی کفپوش عایق برق قابل مشاهده است.

پرسش‌های رایج خریداران

ابعاد و متراژ استاندارد کفپوش عایق برق چقدر است؟

رایج‌ترین شکل عرضه، رول با عرض یک متر و طول ده متر است. استاندارد تعیین می‌کند که طول و عرض کفپوش نباید کمتر از ۶۰۰ میلی‌متر باشد و ابعاد اعلامی سازنده باید در محدوده‌ی رواداری ۲± درصد قرار بگیرد. برای پوشش جلوی تابلو، بهتر است به‌جای چند تکه‌ی کوچک، یک قطعه‌ی یکپارچه استفاده شود تا درز و لبه‌ی آزاد ایجاد نشود.

در محیطی که احتمال ریختن روغن هست، قابل استفاده است؟

بله، به شرطی که گزارش آزمون محصول شامل بند مقاومت در برابر روغن باشد. در این آزمون، نمونه‌ها ۲۴ ساعت در روغن با دمای حدود ۷۰ درجه قرار می‌گیرند و سپس دوباره آزمون می‌شوند؛ محصول باید درصد مشخصی از مقاومت مکانیکی اولیه‌اش را حفظ کند و در آزمون تحمل ولتاژ هم قبول شود. کفپوشی که این بند را نگذرانده باشد، ممکن است در محیط روغنی به‌سرعت افت کند.

چطور کفپوش عایق را تمیز کنیم؟

با آب و شوینده‌ی ملایم. از حلال‌های صنعتی، الکل و مواد ساینده استفاده نکنید چون هم به لاستیک آسیب می‌زنند و هم نشانه‌گذاری روی محصول را پاک می‌کنند. پس از شست‌وشو باید کاملاً خشک شود و زیر آن رطوبت نماند.

عمر مفید کفپوش عایق برق چقدر است؟

استاندارد تاریخ انقضای ثابتی تعیین نمی‌کند؛ ملاک، وضعیت است نه صرفاً سن. بریدگی، ترک، تاول، اثر قوس الکتریکی، سفت‌شدن یا آغشتگی پاک‌نشدنی به مواد شیمیایی، همگی دلیل خروج از سرویس‌اند. به همین دلیل بازرسی چشمی پیش از هر کار برق‌دار و بازرسی دوره‌ای مستند لازم است.

هنگام تحویل کالا چه چیزی را باید چک کرد؟

سه چیز: نخست نشانه‌گذاری روی خود کفپوش (نام سازنده، نماد کار روی تجهیز برق‌دار، شماره استاندارد، ماه و سال تولید و کلاس)؛ دوم گزارش آزمون که کلاسش با کلاس درج‌شده روی محصول بخواند؛ و سوم آزمون ساده‌ی دوام نشانه‌گذاری — اگر نشانه با یک دستمال مرطوب پاک شد، محصول مطابق استاندارد نیست.

تفاوت کفپوش عایق برق با کفپوش ضد خستگی چیست؟

کارکردشان کاملاً متفاوت است. کفپوش ضد خستگی برای کاهش فشار روی پا در ایستادن طولانی ساخته شده و هیچ ادعای عایقی ندارد؛ کفپوش آنتی‌استاتیک هم برعکسِ عایق عمل می‌کند و بار الکتریکی را تخلیه می‌کند. تنها محصولی که در برابر برق‌گرفتگی محافظت می‌کند، کفپوشی است که کلاس عایقی مشخص و گزارش آزمون دی‌الکتریک دارد.

ضخامت، ابعاد و علامت‌گذاری استاندارد

کفپوش‌های عایق برق معمولاً به‌صورت رول با عرض یک متر (و در مواردی ۰٫۹۱ یا ۱٫۲ متر) و طول‌های ۵ یا ۱۰ متری عرضه می‌شوند تا تعداد درزها به حداقل برسد. ضخامت با کلاس ارتباط دارد اما جایگزین آن نیست؛ کلاس‌های پایین‌تر ضخامت کمتر و کلاس‌های بالاتر ضخامت بیشتری دارند.

یک نکته مهم در تشخیص محصول اصیل: طبق استاندارد، مشخصات فنی و نشان تجاری باید در طول رول و در هر متر روی کفپوش چاپ شده باشد، و کفپوش‌های مناسب کار بر روی تجهیزات برق‌دار با علامت مثلث دوگانه (مطابق IEC 60417-5216) مشخص می‌شوند. نبودِ این نشانه‌ها، هشدار جدی درباره اصالت محصول است.

نصب و نگهداری در یک نگاه

عملکرد یک کفپوش عایق تنها زمانی تضمین می‌شود که سالم و تمیز باشد. پیش از نصب، کف باید خشک، صاف و عاری از ترک و برجستگی باشد. پس از نصب هم کفپوش باید به‌صورت دوره‌ای بازرسی چشمی شود و در بازه‌های مشخص، آزمون الکتریکی مجدد روی آن انجام گیرد؛ چون یک سوراخ، بریدگی یا آلودگی روغنی می‌تواند خاصیت عایقی را از بین ببرد بی‌آنکه با چشم غیرمسلح کاملاً پیدا باشد.

چون این موضوع به‌تنهایی برای ایمنی و مسئولیت قانونی شما تعیین‌کننده است، آن را در مقاله‌ای جداگانه به‌طور کامل پوشش داده‌ایم:
بازرسی و بازآزمایی دوره‌ای کفپوش عایق برق؛ هر چند وقت، چگونه و چه زمانی تعویض کنیم؟
