انواع قفل لوتو: انتخاب قفل بر اساس نقطهٔ قطع انرژی
پاسخ کوتاه: قفل لوتو را نه با برند، بلکه با شکل نقطهٔ قطع انرژی انتخاب میکنند. برای کلید مینیاتوری قفل مدارشکن مینیاتوری، برای مدارشکن قالبی قفل چرخشی یا چندلایه، برای شیر گیت کاور صدفی و برای شیر پروانهای لاک اوت اهرمی لازم است. قفل آویز بهتنهایی هیچکدام از اینها را قفل نمیکند؛ قفل آویز فقط ابزار قفلکننده را در جای خود نگه میدارد.
قفل لوتو چیست و چرا قفل انبار جایش را نمیگیرد
قفل لوتو قفلی است که فقط و فقط برای مهار انرژی خطرناک به کار میرود و کلیدش دست همان نفری است که روی تجهیز کار میکند. تفاوتش با قفل معمولی حقوقی نیست، عملیاتی است: قفل امنیتی انبار را چند نفر باز میکنند، رنگش با بقیه یکی است و هیچکس از دیدنش نمیفهمد پشت آن آدمی داخل ماشینآلات ایستاده.
مرجع رایج این حوزه، استاندارد ۲۹ CFR 1910.147 است که چهار ویژگی را برای ابزار لوتو الزامی میکند: دوام در برابر محیط، یکسانسازی درون کارخانه از نظر رنگ یا شکل یا اندازه، استحکام کافی که جز با ابزار برش باز نشود، و شناساییپذیری یعنی معلوم بودن نام صاحب قفل. اداره کار آمریکا در تفسیر رسمی سال ۲۰۰۲ صریح گفته که چسباندن برچسب روی قفل، جای این یکسانسازی را نمیگیرد.
در عمل یعنی: یک رنگ مشخص در کل کارخانه فقط برای لوتو کنار گذاشته میشود، و آن قفل هرگز برای بستن کمد و انبار استفاده نمیشود.
انتخاب قفل لوتو بر اساس نقطهٔ قطع انرژی
بیشتر خریدهای اشتباه از یک جا شروع میشود: خریدار سراغ «قفل لوتو» میرود، ده قفل آویز میخرد و بعد میبیند هیچکدام روی دستهٔ بریکر تابلوی برقش نمینشیند. ترتیب درست برعکس است. اول فهرست نقاط قطع انرژی را از روی تجهیز بردارید، بعد برای هر نقطه ابزار قفلکننده را انتخاب کنید و در آخر قفل آویز را به آن اضافه کنید.
| نقطهٔ قطع انرژی | ابزار قفلکنندهٔ مناسب | معیار انتخاب سایز |
|---|---|---|
| کلید مینیاتوری تکفاز (MCB) | قفل مدارشکن مینیاتوری | ضخامت و شکل دستهٔ کلید |
| مدارشکن قالبی و سهفاز (MCCB) | قفل مدارشکن چرخشی یا قفل چندلایه | عرض دسته و فضای آزاد دو طرف |
| شیر گیت با چرخدستی | لاک اوت گیت ولو (کاور صدفی) | قطر چرخدستی |
| شیر پروانهای اهرمی | لاک اوت شیر پروانهای | طول و ضخامت اهرم |
| سیلندر و مخزن گاز | قفل مخزن سیلندر | قطر گردنهٔ سیلندر |

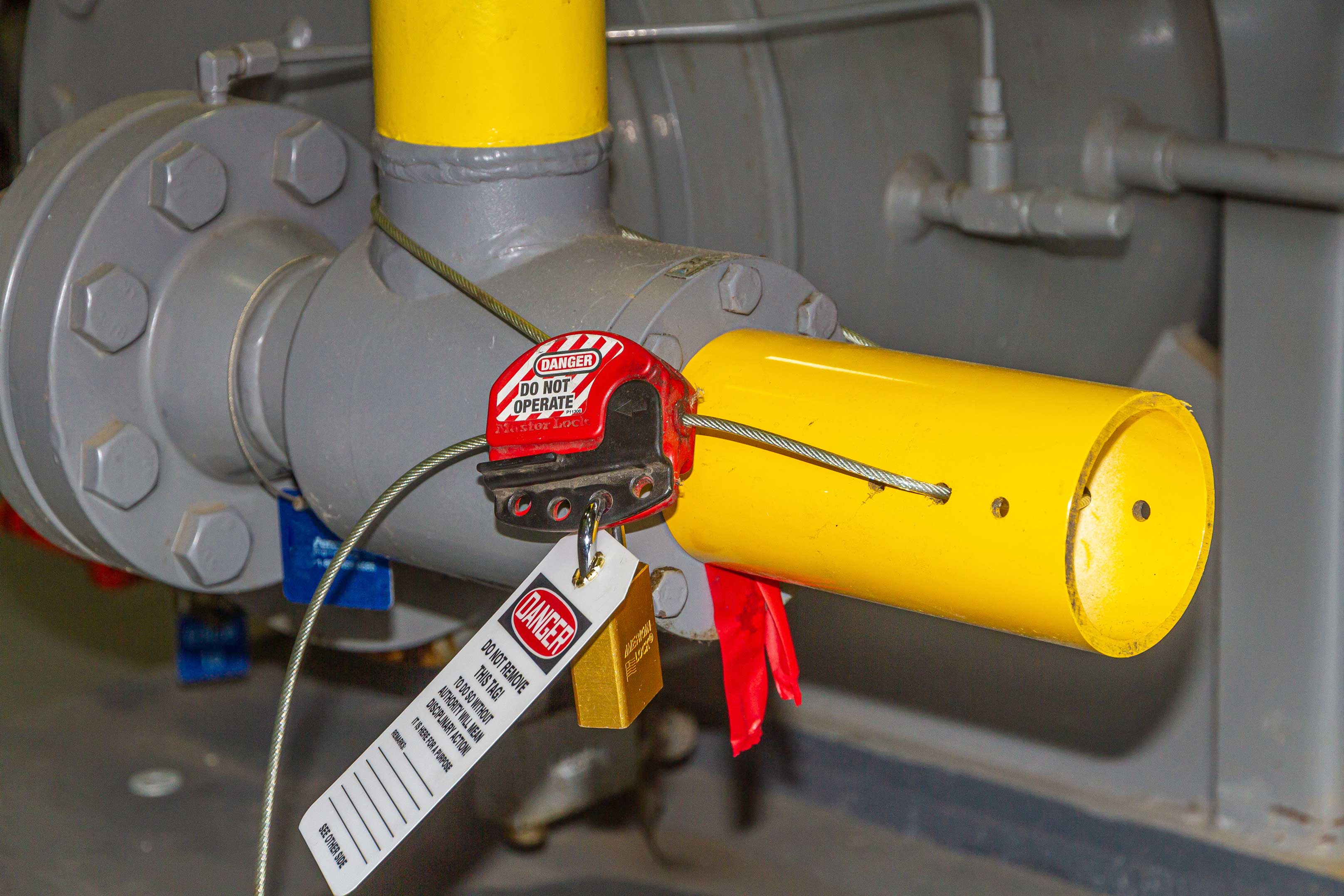

| نقطهٔ بیشکل یا چند نقطه با هم | قفل کابل فولادی قابل تنظیم | طول کابل و مسیر عبور |
یک نکتهٔ خرید که کمتر گفته میشود: اندازهٔ دستهٔ بریکر بین سازندهها یکی نیست. پیش از سفارش انبوه، یک نمونه را روی همان تابلویی که قرار است قفل شود امتحان کنید. سفارش صد قفل مینیاتوری که روی بریکر واقعی کارخانه جا نمیرود، اشتباه رایجتری است از آنچه به نظر میرسد.
کلیددهی قفل لوتو: کجا کلید یکسان و کجا کلید متفاوت
قفلهای لوتو در سه حالت کلیدی سفارش داده میشوند و انتخاب اشتباه، کل برنامه را از کار میاندازد:
- کلید متفاوت: هر قفل کلید مخصوص خودش را دارد. حالت پیشفرض و درست برای قفل شخصی هر تکنسین.
- کلید یکسان: چند قفل با یک کلید باز میشوند. فقط وقتی معنا دارد که یک نفر باید همزمان چند نقطه را قفل کند.
- مسترکی: سرپرست کلید اصلی دارد. این کلید برای شرایط اضطراری و روال مستند حذف قفل است، نه راه میانبر برای بازکردن قفل کسی که هنوز سر کار است.
قاعدهای که نباید شکسته شود: قفل هر نفر را فقط خودش برمیدارد. هر استثنایی روی این قاعده باید نوشته، امضا و پیگیری شود.
هسپ، تگ و ایستگاه قفل: سه قطعهای که در سفارش جا میمانند
خرید قفل لوتو معمولاً همینجا ناقص میماند. سه قلمی که کنار قفلها لازم است:
- هسپ: وقتی سه تکنسین روی یک تجهیز کار میکنند، هر سه باید روی یک نقطه قفل بزنند. هسپ همان قطعهای است که این کار را ممکن میکند؛ تا آخرین قفل برداشته نشود، نقطهٔ قطع آزاد نمیشود. نمونهٔ نارسانا برای کار روی تابلوی برق مناسبتر است.
- تگ: تگ میگوید چه کسی، از چه ساعتی و برای چه کاری قفل زده. تگ اوت جایگزین قفل نیست؛ مکمل آن است.
- ایستگاه قفل: اگر قفلها در کشوی هر کس پخش باشند، بعد از دو ماه نصفشان گم میشوند. ایستگاه قفل شمارش و کنترل موجودی را ممکن میکند.
چهار اشتباهی که در بازرسی دیده میشود
- استفاده از قفل امنیتی انبار بهجای قفل لوتو، بدون رنگ و شناسهٔ یکتا.
- تگ بدون قفل، در جایی که تجهیز قابلیت قفل شدن دارد.
- قفل بینام؛ قفلی که معلوم نیست مال کیست، عملاً مانع نیست.
- قفلزدن روی دکمهٔ استپ بهجای نقطهٔ قطع واقعی انرژی. دکمهٔ استپ نقطهٔ قطع نیست.
ترتیب اجرای کار و فرم مجوز را در دستورالعمل ششگام لوتو آوردهایم. اگر کار روی تابلو برق است، بازرسی برق و تست چاه ارت و اگر کار داخل مخزن است، ورود ایمن به فضای محصور مکمل همین بحثاند. فهرست کامل اقلام در دستهٔ تجهیزات LOTO است.
پرسشهای پرتکرار دربارهٔ قفل لوتو
فرق قفل لوتو با قفل آویز معمولی چیست؟
قفل لوتو رنگ و شناسهٔ اختصاصی دارد، فقط برای مهار انرژی استفاده میشود و کلیدش تکی است. قفل معمولی هیچکدام از این سه شرط را ندارد و در بازرسی بهعنوان عدم انطباق ثبت میشود.
برای کلید مینیاتوری تابلو برق چه قفلی لازم است؟
یک قفل مدارشکن مینیاتوری که روی دستهٔ کلید سوار میشود، بهعلاوهٔ یک قفل آویز که آن را ثابت نگه دارد. پیش از سفارش تعداد زیاد، تناسب قفل با دستهٔ همان برند بریکر را روی یک نمونه بررسی کنید.
وقتی چند نفر روی یک دستگاه کار میکنند چه باید کرد؟
روی نقطهٔ قطع یک هسپ نصب میشود و هر نفر قفل شخصی خودش را روی آن میزند. تجهیز تا برداشتهشدن آخرین قفل، برقدار نمیشود.
انتخاب قفل لوتو برای تجهیزات شما
فهرست نقاط قطع انرژی خط تولیدتان را بفرستید تا سبد قفل و هسپ متناسب با همان تجهیزات پیشنهاد شود.
