بازرسی برق و تست چاه ارت: چه چیزی سنجیده میشود و چه مدارکی لازم است
بازرسی برق سنجش سلامت تأسیسات الکتریکی کارگاه است و خروجی آن یک گزارش عددی و قابل مقایسه است، نه تأیید شفاهی. دو سنجهٔ کلیدی که ممیزان بیش از همه می‌خواهند مقاومت عایقی و مقاومت چاه ارت است. مبنای الزام، آیین‌نامهٔ حفاظتی تأسیسات الکتریکی در کارگاه‌ها و مادهٔ ۸۵ قانون کار است.
بازرسی برق شامل چه چیزهایی است؟
برخلاف تصور رایج، بازرسی برق فقط اندازهگیری نیست. چهار لایه دارد و هر لایه ایراد خاص خودش را آشکار میکند. حذف هر لایه یعنی گزارشی که در ممیزی بعدی سؤال می‌سازد.
| لایه | چه چیزی بررسی میشود | ایرادی که آشکار میکند |
|---|---|---|
| بازدید چشمی | وضعیت تابلو، بستن درب، علامت‌گذاری، برچسب خطر، نظم کابل‌کشی | دسترسی آزاد به قطعات برق‌دار |
| اتصالات | سفتی ترمینال، رد حرارت، رنگ‌پریدگی عایق | اتصال شل، منشأ جرقه و آتش |
| اندازهگیری | مقاومت عایقی، مقاومت ارت، پیوستگی هادی حفاظتی، عملکرد کلید نشتی | حفاظت روی کاغذ، بی‌اثر در عمل |
| مستندسازی | گزارش با عدد، تاریخ، محل اندازهگیری و نام بازرس | نبود سند برای مرجع قانونی |
نکتهٔ ممیزی
گزارشی که فقط می‌نویسد «وضعیت مطلوب است» و عدد ندارد، سند نیست. عدد و محل اندازهگیری باید با دورهٔ قبل قابل مقایسه باشد تا روند خرابی دیده شود.

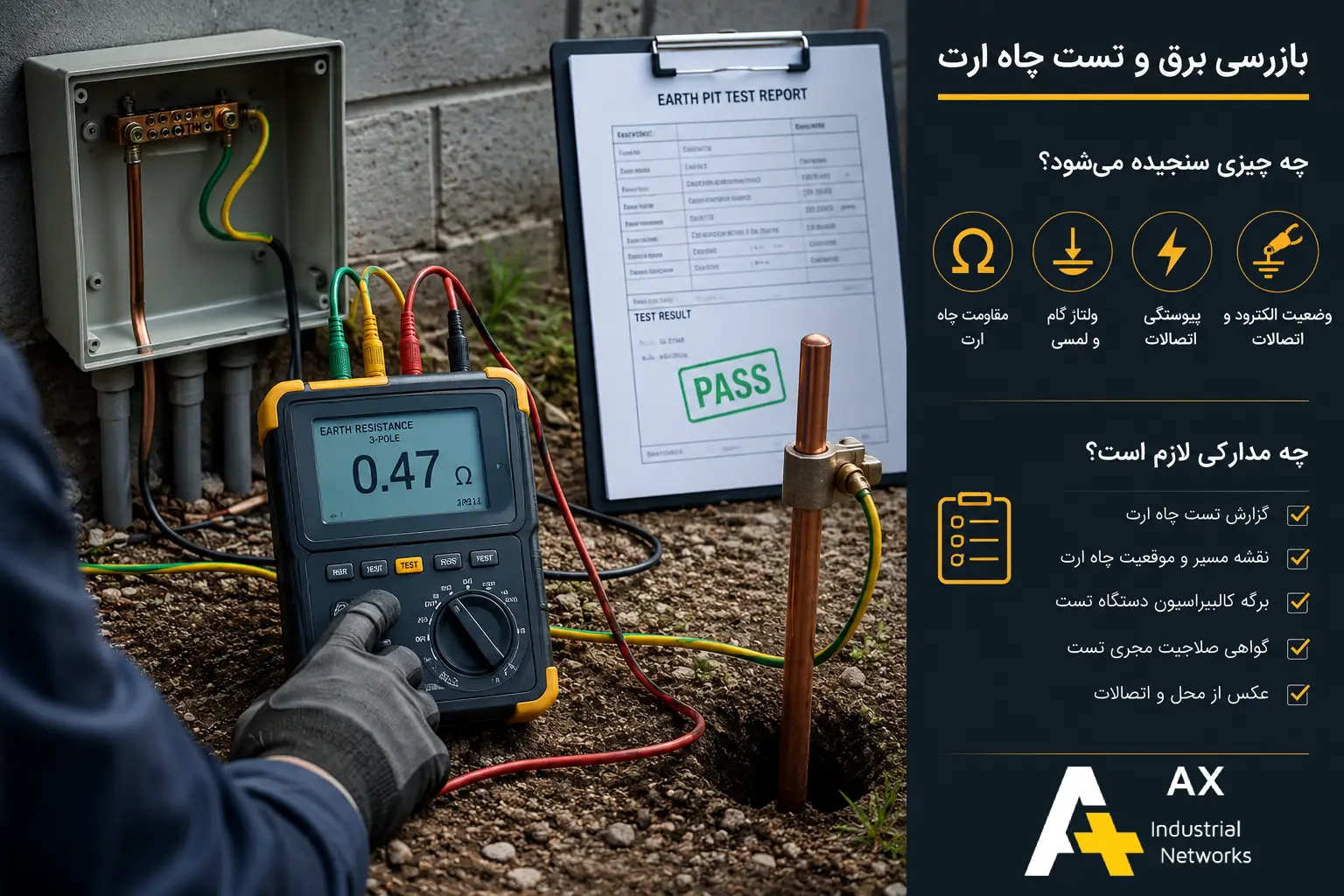

تست چاه ارت — مهم‌ترین بخش بازرسی برق
چاه ارت وظیفهٔ ساده‌ای دارد: وقتی عایق خراب میشود و بدنهٔ فلزی برق‌دار میشود، جریان را به زمین بفرستد تا کلید حفاظتی عمل کند. اگر مقاومت ارت بالا باشد، جریان کافی عبور نمی‌کند، کلید عمل نمی‌کند و بدنه برق‌دار باقی می‌ماند. همین یک عدد، مرز میان یک اتصالی ساده و یک برق‌گرفتگی است.
مقدار مجاز مقاومت به نوع سیستم زمین و نوع حفاظت بستگی دارد و باید از سند مرجع بخش بعد گرفته شود — نه از حافظه و نه از عرف کارگاه.
دو خطای خطرناک
یک، اندازهگیری در فصل مرطوب و تعمیم نتیجه به کل سال؛ مقاومت خاک در تابستان خشک چند برابر میشود. دو، اتکا به وجود سیم ارت به‌جای اندازهگیری آن. سیم موجود است، ولی ممکن است در عمق قطع یا خورده باشد.
مبنای قانونی بازرسی برق و سند مرجع
الزام این بازرسی از جایی می‌آید که در ممیزی به آن استناد میشود. مادهٔ ۸۵ قانون کار، رعایت مقررات حفاظت فنی را تکلیف کارفرما می‌داند و آیین‌نامه‌های اجرایی آن در شورای عالی حفاظت فنی تصویب میشود. سند اختصاصی این حوزه، آیین‌نامهٔ حفاظتی تأسیسات الکتریکی در کارگاه‌ها است؛ الزامات زمین‌کردن، حفاظت در برابر برق‌گرفتگی و شرایط تابلوها در همین آیین‌نامه آمده است.
لنگر سند
هنگام استعلام بازرسی، نام سند مرجع را در شرح خدمت بخواهید: آیین‌نامهٔ حفاظتی تأسیسات الکتریکی در کارگاه‌ها، به‌علاوهٔ مبحث سیزدهم مقررات ملی ساختمان برای تأسیسات برقی ساختمان. مقادیر عددی مجاز و روش آزمون از همین اسناد و به تشخیص بازرس صلاحیت‌دار تعیین میشود؛ هیچ عدد عمومی جای آن را نمی‌گیرد.
متن رسمی آیین‌نامه‌ها در پایگاه مرکز تحقیقات و تعلیمات حفاظت فنی و بهداشت کار در دسترس است. تکلیف عمومی کارفرما در تأمین تجهیزات حفاظتی هم در مادهٔ ۹۱ قانون کار توضیح داده شده است.
دورهٔ تکرار بازرسی برق
دوره عدد ثابتی نیست و به سه عامل بستگی دارد:
- ماهیت محیط — محیط مرطوب، خورنده یا غبارآلود دورهٔ کوتاه‌تر می‌خواهد
- نوع تأسیسات — تابلوی قدرت با تابلوی روشنایی یکی نیست
- تغییر — هر توسعه، جابه‌جایی خط یا افزودن بار، بازرسی تازه لازم دارد
یک محرک قطعی هم هست: هر حادثه یا شبه‌حادثهٔ برقی بازرسی فوری می‌خواهد، مستقل از اینکه دورهٔ بعدی چه زمانی است.
چه مدارکی باید از بازرس تحویل بگیرید؟
خروجی بازرسی یک بستهٔ مدرک است. اگر این پنج قلم را نگیرید، در ممیزی چیزی برای ارائه ندارید.
| مدرک | چه چیزی در آن باید باشد |
|---|---|
| گزارش اندازهگیری | عدد هر آزمون، محل، تاریخ و شرایط جوی روز آزمون |
| فهرست عدم انطباق | هر ایراد با درجهٔ اهمیت و مهلت رفع |
| شناسنامهٔ دستگاه آزمون | مدل و گواهی کالیبراسیون معتبر دستگاه |
| صلاحیت بازرس | مدرک صلاحیت و حوزهٔ مجاز بازرسی |
| گزارش دورهٔ قبل | برای مقایسهٔ روند و اثبات رفع ایرادهای گذشته |
گواهی کالیبراسیون دستگاه آزمون، قلمی است که بیشترین دفعات در ممیزی‌ها جا می‌ماند.
بازرسی تأسیسات الکتریکی و تست چاه ارت مجموعه‌تان را استعلام بگیرید
تعداد تابلوها و شرایط سایت را بگویید تا شرح خدمت و مدارک تحویل مشخص شود.
چهار ایراد پرتکرار در گزارش‌های بازرسی برق
- نبود رویهٔ قفل و برچسب. بازرسی تأیید میکند تجهیز سالم است؛ ولی اگر رویهٔ قطع انرژی نباشد، خطر سر جایش است. شش گام اجرایی در دستورالعمل LOTO و انتخاب قفل در انواع قفل لوتو آمده است.
- تجهیزات حفاظت فردی نامناسب. دستکش عایق بدون تاریخ آزمون دوره‌ای یکی از رایج‌ترین عدم انطباق‌هاست؛ کلاس‌بندی ولتاژ در راهنمای دستکش عایق برق مطابق IEC 60903 باز شده است.
- نبود کفپوش عایق جلوی تابلو. در بسیاری از کارگاه‌ها فراموش میشود. انتخاب کلاس در راهنمای کفپوش عایق برق (IEC 61111) و ردهٔ موجود در دستهٔ تجهیزات ایمنی برق در دسترس است.
- علامت‌گذاری ناقص. تابلوی بدون برچسب ولتاژ و شمارهٔ مدار هم خطرناک است و هم عدم انطباق قطعی. پیش از ورود به تابلو، بی‌برقی را با شناساگر ولتاژ مطابق IEC 61243 تأیید کنید.
چه چیزی را پیش از بازرسی آماده کنیم؟
- نقشهٔ تک‌خطی و فهرست تابلوها
- گزارش بازرسی دورهٔ قبل برای مقایسهٔ روند
- سوابق تغییرات و توسعهٔ خطوط از آخرین بازرسی
- دسترسی فیزیکی به تابلوها و محل چاه ارت
- برنامهٔ قطع برق برای آزمون‌هایی که بی‌برقی لازم دارند
آماده‌کردن همین پنج قلم، زمان حضور بازرس را کوتاه و گزارش را دقیق‌تر میکند.
پرسش‌های پرتکرار دربارهٔ بازرسی تأسیسات الکتریکی
بازرسی برق با تست چاه ارت فرق دارد؟
تست چاه ارت یکی از آزمونهای آن است، نه جایگزین آن. بسیاری مجموعهها فقط ارت را میسنجند و فکر میکنند کار تمام است، در حالی که مقاومت عایقی و عملکرد کلید نشتی هم سنجیده میشود.
نتیجهٔ تست چاه ارت در تابستان و زمستان فرق میکند؟
بله، تفاوتش میتواند قابلتوجه باشد. رطوبت خاک مستقیماً روی مقاومت اثر میگذارد. بهترین رویه، اندازهگیری در بدترین فصل و ثبت شرایط جوی روز آزمون در گزارش است.
گزارش بازرسی برق چه مدت اعتبار دارد؟
تا دورهٔ بعدی، یا تا اولین تغییر در تأسیسات — هر کدام زودتر باشد. افزودن یک خط تازه، گزارش قبلی را برای آن بخش بی‌اعتبار میکند.
آیا برق مجموعه باید حین بازرسی قطع شود؟
برای بخشی از آزمونها بله، مانند مقاومت عایقی. برنامهٔ قطع برق باید پیشاپیش هماهنگ شود تا تولید متوقف نشود.
مبنای قانونی بازرسی برق در کارگاه چیست؟
مادهٔ ۸۵ قانون کار رعایت مقررات حفاظت فنی را تکلیف کارفرما می‌داند و آیین‌نامهٔ حفاظتی تأسیسات الکتریکی در کارگاه‌ها الزامات اختصاصی این حوزه را تعیین میکند.
شرح خدمت بازرسی را از کارشناسان آکس بگیرید
برای رزرو بازرسی و تست چاه ارت، فهرست تابلوها و سابقهٔ بازرسی قبلی را بفرستید.
این مطلب راهنمای عمومی است. مقادیر مجاز، دورهٔ تکرار و روش آزمون باید از مقررات ملی جاری و توسط بازرس صلاحیت‌دار تعیین شود. — آخرین بازبینی: ۲۵ مهر ۱۴۰۵
