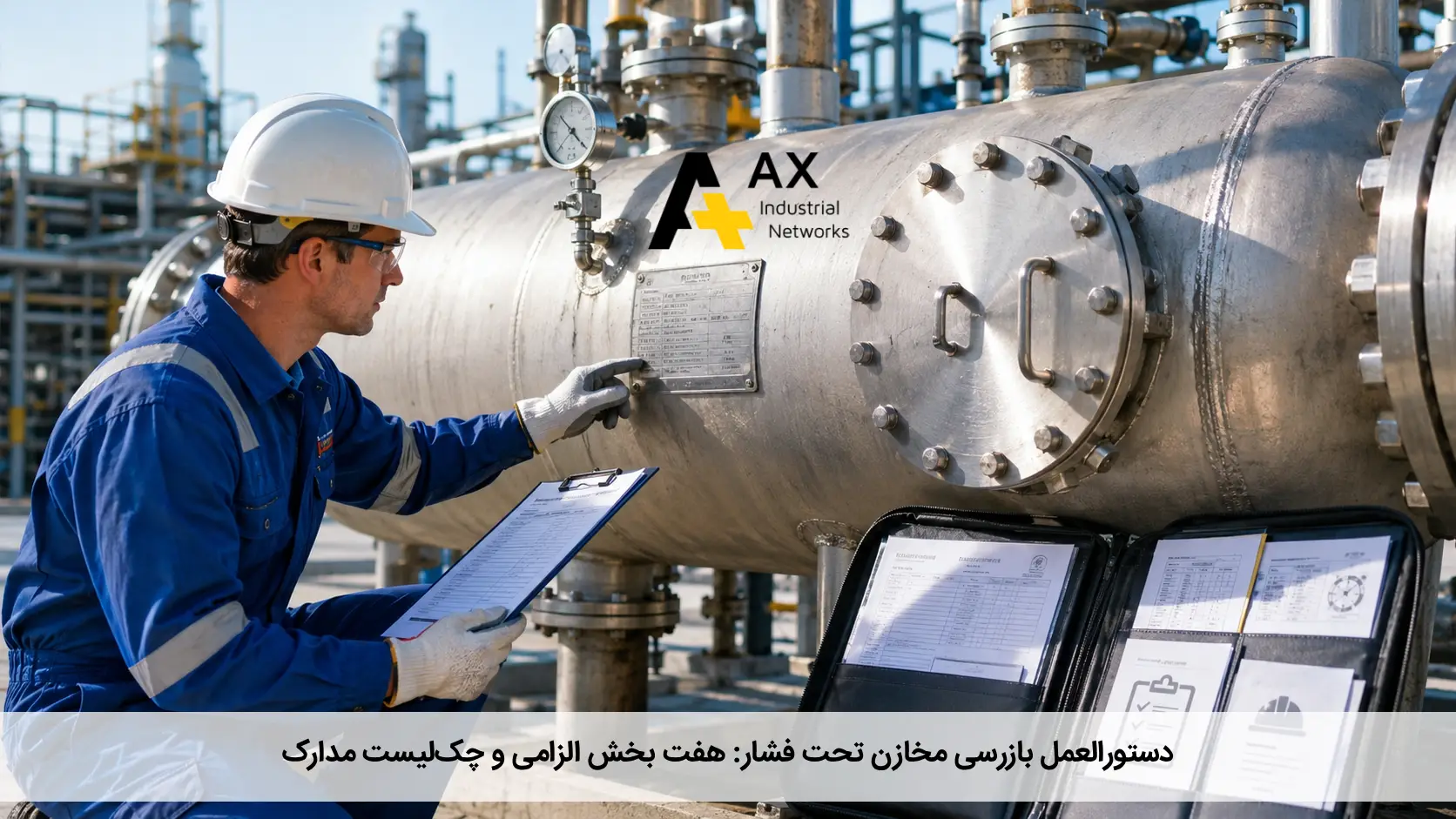

دستورالعمل بازرسی مخازن تحت فشار: هفت بخش الزامی و چکلیست مدارک
پاسخ کوتاه: دستورالعمل بازرسی مخازن تحت فشار سندی است که پیش از بازرسی نوشته میشود و تعیین میکند چه چیزی، با چه روشی، با چه معیار پذیرشی و توسط چه کسی سنجیده شود. با «گزارش بازرسی» فرق دارد: گزارش نتیجه است، دستورالعمل قاعده. بدون دستورالعمل مکتوب، گزارش بازرسی در ممیزی قابل دفاع نیست، چون معلوم نیست بازرس با چه معیاری قبول یا رد کرده است.
دستورالعمل، رویه و گزارش را با هم اشتباه نگیرید
سه سند متفاوتاند و در ممیزیها بیشترین ایراد از خلط همین سه است:
| سند | پاسخ میدهد به | چه زمانی نوشته میشود |
|---|---|---|
| رویه (Procedure) | سازوکار کلی بازرسی در مجموعه چیست | یکبار، در سطح سیستم |
| دستورالعمل (Instruction) | روی این مخزن مشخص چه کاری با چه معیاری انجام شود | پیش از هر دورهٔ بازرسی |
| گزارش (Report) | چه دیده شد و نتیجه چه بود | پس از بازرسی |
هفت بخشی که هر دستورالعمل بازرسی مخازن تحت فشار باید داشته باشد
- شناسنامهٔ مخزن — شمارهٔ تجهیز، سازنده، سال ساخت، فشار و دمای طراحی، سیال، جنس بدنه و ضخامت اسمی اولیه.
- دامنه و هدف — این دوره بازرسی خارجی است، داخلی است، یا هر دو؟ محدودهٔ فیزیکی دقیقاً کجاست (بدنه، عدسیها، نازلها، تکیهگاه، شیر اطمینان).
- مرجع فنی — کد ساخت و کد بازرسی مورد استناد و ویرایش آن. اگر ASME Section VIII یا API 510 مبناست، شمارهٔ ویرایش نوشته شود.
- روشهای آزمون — بازرسی چشمی، ضخامتسنجی التراسونیک، آزمون مایع نافذ یا ذرات مغناطیسی، و در صورت نیاز آزمون فشار.
- نقاط پایش ضخامت (CML) — نقشهٔ نقاط با شماره؛ ضخامتسنجی بدون نقشهٔ نقاط ثابت، روند خوردگی نمیدهد و عملاً بیفایده است.
- معیار پذیرش — حداقل ضخامت مجاز محاسبهشده، بیشینهٔ عمق حفره، معیار پذیرش عیوب سطحی.
- صلاحیت مجری و مدارک خروجی — سطح صلاحیت بازرس برای هر روش، و فهرست مدارکی که در پایان تحویل میشود.
بیشترین ایراد میدانی: نبود «حداقل ضخامت مجاز» در دستورالعمل. وقتی این عدد از پیش محاسبه نشده باشد، بازرس عدد ضخامتسنجی را میخواند ولی نمیتواند بگوید قبول است یا رد؛ و تصمیم به جلسهای در آینده موکول میشود که معمولاً برگزار نمیشود.
چهار نوع بازرسی و محرک هرکدام
| نوع | چه میسنجد | محرک اجرا | نیاز به توقف خط |
|---|---|---|---|
| بازرسی خارجی | خوردگی سطحی، وضعیت عایق، تکیهگاه، نشتی، پلاک و اتصالات | دورهای، در حال کار | خیر |
| بازرسی داخلی | خوردگی و ترک سطح داخلی، وضعیت جوشها و پوشش داخلی | دورهای یا پس از تعمیر | بله، همراه با ورود به فضای محصور |
| ضخامتسنجی | روند کاهش ضخامت و برآورد عمر باقیمانده | همزمان با بازرسی خارجی یا داخلی | خیر |
| آزمون فشار | یکپارچگی سازه پس از تعمیر یا تغییر | پس از جوشکاری تعمیری یا تغییر شرایط کاری | بله |
جزئیات اجرای آزمون فشار و شرایط پذیرش آن در تست هیدرواستاتیک؛ تشخیص نشتی و افزایش عمر مخازن آمده و مراحل کامل اجرای یک دورهٔ بازرسی در مراحل ۱۳گانهٔ بازرسی مخازن تحت فشار تشریح شده است.
چکلیست مدارک پیش از ورود بازرس
نبودن این مدارک شایعترین دلیل کنسلشدن بازرسی در روز موعود است:
| مدرک | چرا لازم است |
|---|---|
| دیتاشیت و نقشهٔ ساخت مخزن | فشار و دمای طراحی و ضخامت اسمی از اینجا میآید |
| گزارش بازرسی دورهٔ قبل | بدون آن روند خوردگی قابل محاسبه نیست |
| سوابق تعمیر و جوشکاری | هر تعمیر، نقطهٔ پایش جدید ایجاد میکند |
| گواهی کالیبراسیون شیر اطمینان | حفاظت فشار بخشی از ارزیابی است |
| مجوز کار و مدارک ورود به فضای محصور | برای بازرسی داخلی الزامی است |
| مدرک تخلیه، شستوشو و ایزولاسیون انرژی | ورود پیش از قفلگذاری انرژی مجاز نیست |
ایزولهسازی انرژی پیش از باز کردن مخزن، خودش یک رویهٔ مستقل است؛ شش گام آن در دستورالعمل LOTO: شش گام قفلگذاری انرژی و فرم مجوز کار آمده و ترتیب گازسنجی و تهویه پیش از ورود در ورود ایمن به فضای محصور.
جایگاه قانونی: چرا این سند فقط یک کار فنی نیست
مسئولیت ایمنی تجهیزات در محیط کار بر عهدهٔ کارفرماست و مبنای آن مادهٔ ۹۵ قانون کار است. در عمل، سوابق بازرسی مخازن تحت فشار یکی از مدارکی است که در بازرسیهای اداره کار و در جلسات کمیتهٔ حفاظت فنی و بهداشت کار خواسته میشود. برای الزامات ساخت و طراحی نیز استاندارد ملی مخازن تحت فشار ثابت و استاندارد ساخت عدسی مخازن تحت فشار مرجعاند.
دورهٔ بازرسی چقدر است؟ عدد ثابتی که برای همهٔ مخازن درست باشد وجود ندارد. دوره از ترکیب سه چیز تعیین میشود: توصیهٔ سازندهٔ مخزن، الزام کد بازرسی مورد استناد، و نرخ خوردگی محاسبهشده از دو دورهٔ ضخامتسنجی قبلی. مخزنی که نرخ خوردگی بالاتری نشان دهد، دورهٔ کوتاهتری میگیرد. هر عددی که بدون سابقهٔ ضخامتسنجی اعلام شود، حدس است.
پرسشهای پرتکرار
دستورالعمل بازرسی مخازن تحت فشار را چه کسی باید بنویسد؟
بازرس یا شرکت بازرسی دارای صلاحیت، بر پایهٔ مدارک فنی مخزن و کد مورد استناد. کارفرما آن را تأیید میکند و نسخهٔ تأییدشده مبنای اجرا و مبنای داوری در ممیزی است.
تفاوت بازرسی داخلی و خارجی در چیست؟
بازرسی خارجی روی مخزن در حال کار انجام میشود و به سطح بیرونی، عایق، تکیهگاه و نشتی میپردازد. بازرسی داخلی نیاز به توقف، تخلیه، شستوشو، ایزولهسازی انرژی و مجوز ورود به فضای محصور دارد و سطح داخلی و جوشها را میبیند.
ضخامتسنجی بدون نقشهٔ نقاط پایش فایده دارد؟
برای یک نقطهٔ مشکوک بله، اما برای برآورد عمر باقیمانده خیر. روند خوردگی فقط وقتی محاسبه میشود که ضخامت در همان نقاط شمارهدار در دورههای متوالی اندازهگیری شود.
خروجی نهایی بازرسی چه مدارکی است؟
گزارش بازرسی با شمارهٔ یکتا، جدول ضخامتسنجی نقاط پایش، فهرست عدمانطباقها با اولویت، برآورد عمر باقیمانده یا تاریخ بازرسی بعدی، و در صورت پذیرش، گواهی سلامت تجهیز.
مشخصات مخزن و تاریخ آخرین بازرسی را بفرستید تا دامنه، روشها و مدارک لازم را برایتان مشخص کنیم و نمونهٔ دستورالعمل متناسب با همان تجهیز را تحویل دهیم.
آخرین بازبینی فنی: مرداد ۱۴۰۵ · بازبینی بعدی: بهمن ۱۴۰۵ · معیارهای پذیرش و دورههای بازرسی باید از کد مورد استناد پروژه و مدارک سازندهٔ همان مخزن استخراج شود.
