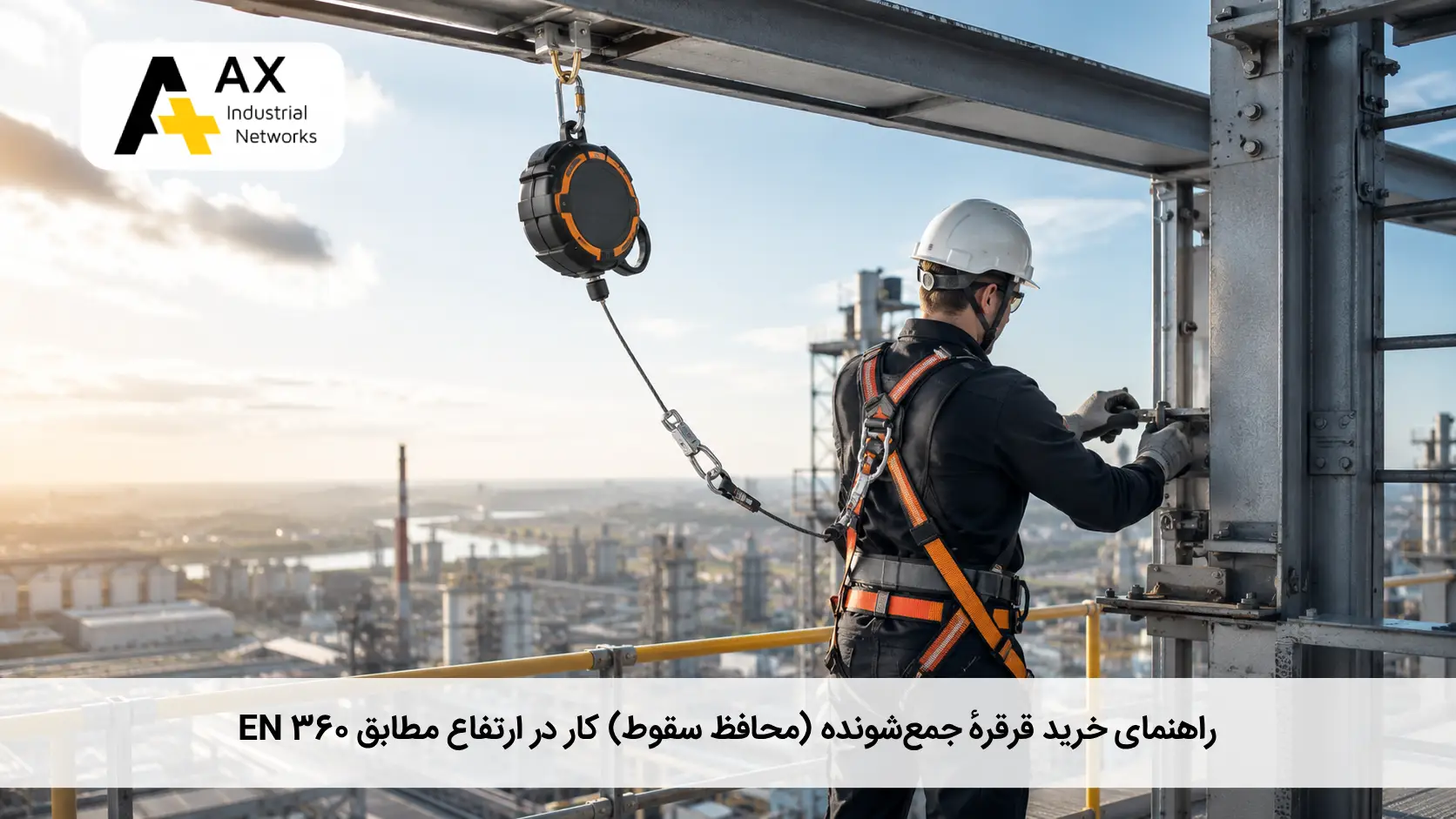

راهنمای خرید قرقرهٔ جمعشونده (محافظ سقوط) کار در ارتفاع مطابق EN 360
آخرین بازبینی: تیر ۱۴۰۵ · نویسنده: کارشناسان ایمنیِ آکس
قرقرهٔ جمعشونده (محافظ سقوطِ جمعشونده / SRL، طبق EN 360) دستگاهی است که بینِ نقطهٔ اتکا و هارنس بسته میشود و بندِ آن با حرکتِ کاربر بهطورِ خودکار جمع و باز میشود. هنگامِ سقوط، مثلِ کمربندِ ایمنیِ خودرو با شتابِ ناگهانی آنی قفل میشود و سقوط را در فاصلهٔ کوتاهی متوقف میکند و نیرو را زیرِ ۶ کیلونیوتن نگه میدارد. مزیتِ اصلیاش نسبت به لنیارد، فاصلهٔ سقوطِ بسیار کمتر است.
قرقرهٔ جمعشونده چیست و چه فرقی با لنیارد دارد؟
در سیستمِ حفاظت از سقوط، قرقرهٔ جمعشونده یک نوعِ پیشرفتهٔ «رابط» (جزءِ C) است که جایگزینِ لنیاردِ شوکگیردار (EN 354/355) میشود. تفاوتِ کلیدی: بندِ قرقره همیشه کشیده و بدونِ شلشدگی میماند (مثلِ یک متر نواریِ فنری)، و بهمحضِ شروعِ سقوط، مکانیزمِ ترمز بلافاصله قفل میکند و مسافتِ سقوطِ آزاد را به کمترین حد میرساند.
این دستگاه بین یک نقطهٔ اتکای مطمئن و نقطهٔ پشتیِ هارنسِ EN 361 بسته میشود و ترمزِ داخلیاش نیرویِ توقف را محدود میکند.
مزیتِ اصلی: فاصلهٔ سقوطِ کمتر
چون قرقره خیلی سریع (معمولاً در حدودِ ۶۰ سانتیمتر) قفل میکند، مسافتِ سقوط و در نتیجه فضای آزادِ لازم زیرِ کاربر، بسیار کمتر از یک لنیاردِ شوکگیردارِ ۲ متری است. برای همین قرقرهٔ جمعشونده انتخابِ ایدهآل برای ارتفاعهای کم یا جایی است که فضای زیرِ پا محدود است — دقیقاً همانجایی که لنیاردِ شوکگیردار جواب نمیدهد.
| مشخصه | مقدارِ رایج / استاندارد |
|---|---|
| حداکثر نیرویِ توقف | ۶ کیلونیوتن |
| فاصلهٔ قفلشدن | حدودِ ۶۰ سانتیمتر |
| طولِ بند (بسته به مدل) | ۲ تا ۳۰ متر |
| ظرفیتِ باریِ کاری | معمولاً ۱۴۰ تا ۳۱۰ کیلوگرم |
| جنسِ بند | تسمه، طنابِ پلیاستر یا کابلِ فولادی |
| مقاومتِ استاتیک | ۱۲ کیلونیوتن (کابل) / ۱۵ کیلونیوتن (الیاف) |
مشخصاتِ کلیدیِ قرقرهٔ جمعشونده بر اساسِ EN 360
نکتهٔ حیاتی: کاربردِ لبهدار و افقی
یک قرقرهٔ معمولی برای استفاده در حالتِ عمودی و بالایسر طراحی شده (نقطهٔ اتکا بالای کاربر). ویرایشِ EN 360:2023 آزمونهای اضافیِ افقی و همترازِ پا (لبهدار) را معرفی کرده، ولی اینها اختیاریاند و فقط اگر سازنده ادعا کند.
چطور قرقرهٔ درست را انتخاب کنیم؟
عواملِ کلیدیِ خرید: ۱) طولِ بند متناسب با محدودهٔ کار (بند بلندتر برای محدودهٔ بزرگتر، با توجه به خطرِ سقوطِ آونگی)؛ ۲) ظرفیتِ باری متناسب با وزنِ کاربر + ابزار؛ ۳) جنسِ بند متناسب با محیط (کابلِ فولادی برای شرایطِ سخت، تسمه/طناب برای کاربردِ سبکتر)؛ ۴) گواهیِ لبهدار اگر کار روی لبه است؛ ۵) نشانگرِ سقوط و اتصالِ چرخان (swivel) برای جلوگیری از پیچیدنِ بند. همیشه فاصلهٔ سقوطِ اعلامیِ سازنده و گواهیِ EN 360 را تأیید کنید.
چکلیستِ خریدِ قرقرهٔ جمعشونده
- طولِ بندِ متناسب با محدودهٔ کار را انتخاب کردهام.
- ظرفیتِ باری با وزنِ کاربر + ابزار میخواند.
- جنسِ بند (کابل/تسمه) متناسب با محیط است.
- اگر کار لبهدار/افقی است، مدلِ گواهیشدهٔ leading edge گرفتهام.
- فاصلهٔ سقوطِ اعلامیِ سازنده را بررسی کردهام.
- نشانگرِ سقوط و در صورت نیاز اتصالِ چرخان دارد.
- درجِ EN 360 و علامتِ CE روی برچسب هست.
بازرسی و نگهداری
پیش از هر استفاده: بدنه، بند و قلابِ دستگاه را از نظرِ آسیبِ مکانیکی/شیمیایی/حرارتی چشمی بررسی کنید؛ بند را کاملاً بیرون بکشید و سالمبودنش را ببینید؛ با کشیدنِ سریعِ بند، عملکردِ قفل را آزمایش کنید (باید قفل شود)؛ و مطمئن شوید بند نرم و کامل جمع میشود. نگذارید بند بدونِ کنترل و ناگهانی جمع شود (ممکن است مکانیزمِ ترمز قفل کند).
پرسشهای پرتکرار
جمعبندی
قرقرهٔ جمعشونده یک رابطِ پیشرفته با قفلِ آنی و فاصلهٔ سقوطِ کم است که بهویژه در ارتفاعِ کم و کارهای پرتحرک برتری دارد. طولِ بند و ظرفیت را متناسب با کار انتخاب کنید، برای کارِ لبهدار حتماً مدلِ گواهیشده بگیرید، فاصلهٔ سقوطِ سازنده را چک کنید و پس از هر سقوط از سرویس خارجش کنید. این را در کنارِ هارنسِ EN 361 و نقطهٔ اتکای مطمئن بهکار ببرید. آکس در انتخاب و تأمینِ کلِ سیستمِ کار در ارتفاع همراهِ شماست.
