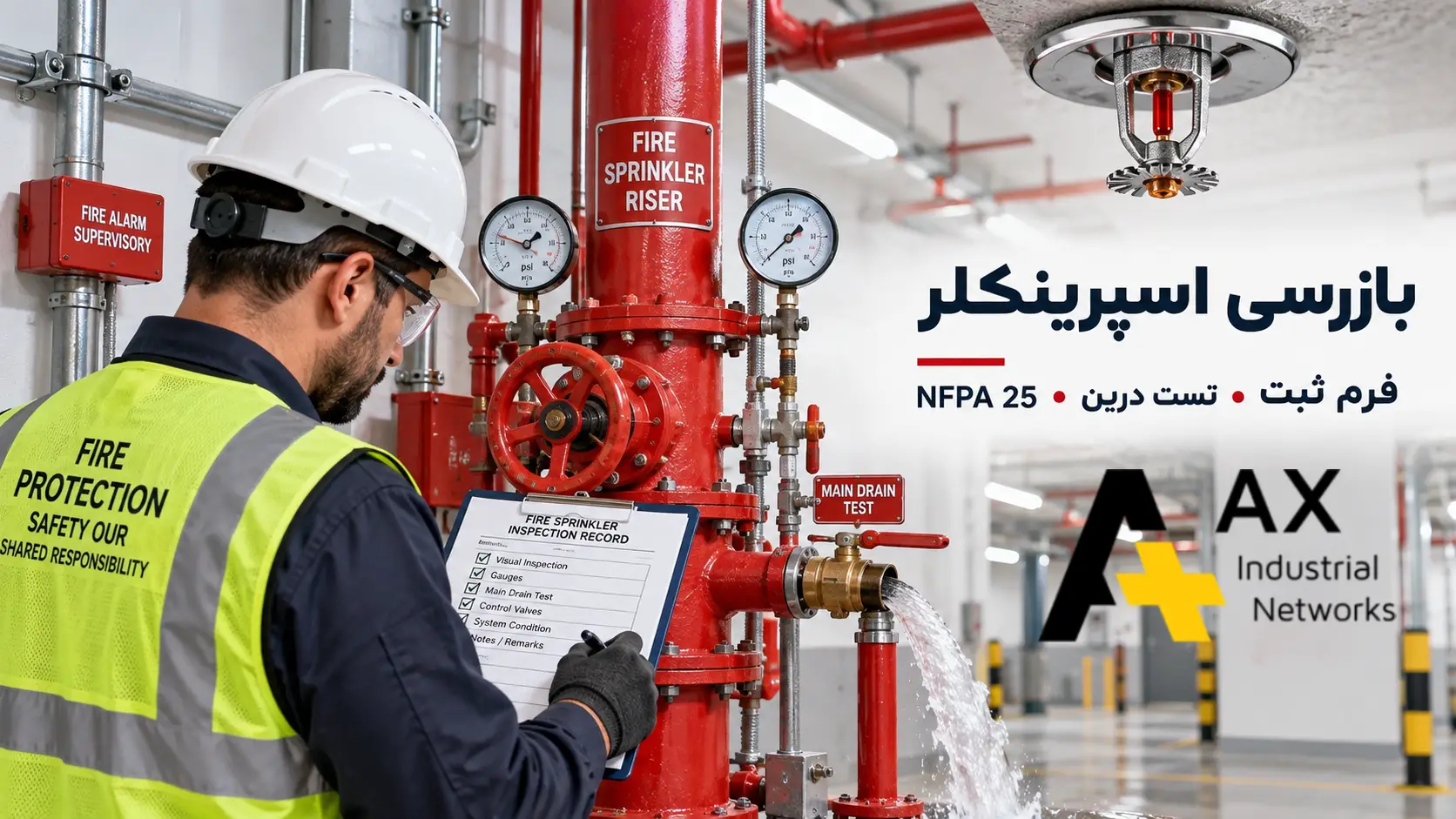

بازرسی اسپرینکلر؛ دورههای NFPA 25، تست درین و فرم ثبت
بازرسی اسپرینکلر یعنی بازدید چشمی دورهای و تست عملکردی شبکهٔ بارنده. طبق NFPA 25، وضعیت شیرهای کنترل و گیج فشار هفتگی تا ماهانه دیده میشود، آژیر جریان آب و اتصال آتشنشانی فصلی، و هد و لوله و تست درین اصلی سالانه. نتیجهٔ هر بازدید همان روز در فرم ثبت میشود.
در این صفحه میخوانید
بازرسی اسپرینکلر شامل چه کارهایی است؟
بازرسی اسپرینکلر سه لایه دارد و هر سه لایه در استاندارد NFPA 25 از هم جدا شدهاند: بازرسی یعنی نگاه کردن بدون دست زدن به سامانه؛ تست یعنی به کار انداختن یک جزء برای دیدن واکنش واقعی آن؛ نگهداری یعنی کاری که پس از دیدن عیب انجام میشود. خلط این سه، شایعترین ایراد گزارشهای داخلی است: بازدید چشمی ماهانه ثبت میشود اما تست سالانه هرگز انجام نشده.
بازرسی اسپرینکلر فقط سر و کار داشتن با هد نیست. شیر کنترل، گیج فشار، فلوسوئیچ، اتصال آتشنشانی، آویزها، پلاک هیدرولیک و جعبهٔ هد یدک همگی بخشی از همان بازدید هستند. اگر سامانهٔ اطفای شما پمپ اختصاصی دارد، تست پمپ آتشنشانی طبق NFPA 25 یک برنامهٔ جداگانه و مستقل از این جدول است.
دورههای بازرسی و تست اسپرینکلر طبق NFPA 25
جدول زیر دورههای رایج برای شبکهٔ تر (Wet Pipe) را جمع میکند. بازرسی اسپرینکلر بدون این تقویم، به بازدید تصادفی تبدیل میشود و در ممیزی قابل دفاع نیست.
| جزء سامانه | بازرسی (چشمی) | تست عملکردی |
|---|---|---|
| شیر کنترل | هفتگی اگر فقط پلمب است · ماهانه اگر قفل یا پایش الکتریکی دارد | سالانه |
| گیج فشار | ماهانه | کالیبراسیون یا تعویض هر ۵ سال |
| آژیر جریان آب (فلوسوئیچ) | فصلی | فصلی |
| اتصال آتشنشانی (FDC) | فصلی | — |
| هد اسپرینکلر | سالانه، از کف | نمونهبرداری از سال بیستم، سپس هر ۱۰ سال |
| لوله و اتصالات | سالانه | بررسی انسداد و بازرسی داخلی هر ۵ سال |
| آویز و مهاربندی | سالانه | — |
| پلاک هیدرولیک و تابلوی راهنما | سالانه | — |
| درین اصلی | — | سالانه |
این دورهها برای شبکهٔ تر است. سامانههای خشک، پیشعملگر و سیلابی تستهای اضافه دارند. مرجع نهایی، نسخهٔ جاری استاندارد و نظر مرجع تأییدکننده است.
تست درین اصلی را چطور انجام دهیم؟
تست درین اصلی ارزانترین تست سالانه است و بیشترین اطلاعات را دربارهٔ باز بودن مسیر آب میدهد. هر بازرسی اسپرینکلر سالانه باید این تست را داشته باشد:
- به مرکز پایش و نگهبانی اطلاع بده که آژیر ممکن است فعال شود؛ در غیر این صورت تست شما به اعزام بیمورد ختم میشود.
- فشار استاتیک را از گیج بالادست بخوان و همانجا یادداشت کن.
- شیر درین اصلی را کامل باز کن، نه نیمه.
- صبر کن تا عقربه تثبیت شود، سپس فشار جاری را بخوان.
- شیر را آرام و در چند مرحله ببند تا ضربهٔ قوچ به لوله وارد نشود.
- برگشت فشار استاتیک به عدد اولیه را کنترل کن.
- هر دو عدد را با بازدید قبلی مقایسه کن و اختلاف را در فرم بنویس.
افت فشار جاری نسبت به تست قبلی را جدی بگیر
اگر فشار جاری امسال محسوستر از سال قبل افت کرده، معنایش این است که مسیر آب تنگتر شده: شیری نیمهبسته مانده، صافی گرفته یا رسوب و خوردگی داخل لوله جمع شده. این عدد تنها نشانهٔ زودهنگامی است که پیش از حریق به دست شما میرسد.
چرا شبکهٔ اسپرینکلر در بازرسی مردود میشود؟
فهرست زیر از ایرادهایی است که در بازرسی اسپرینکلر ساختمانهای صنعتی و اداری بارها تکرار میشود:
- شیر کنترل نیمهبسته رها شده و هیچ قفل یا پایشی روی آن نیست.
- هد رنگشده یا گچگرفته است؛ هد آلوده تعویض میشود، تمیز کردنش مجاز نیست.
- انبارش تا زیر هد چیده شده و فضای آزاد لازم برای پاشش از بین رفته است.
- هد سوخته با نوع یا دمای متفاوت جایگزین شده است.
- جعبهٔ هد یدک خالی است یا آچار مخصوص همان هد داخلش نیست.
- گیج فشار بیش از پنج سال است تعویض نشده و عددش قابل استناد نیست.
- فرم ثبت ناقص است؛ بازدید انجام شده ولی امضا، تاریخ یا عدد فشار ندارد.
همین الگو در چکلیست بازرسی کپسول آتشنشانی و بازرسی جعبه آتشنشانی و شیلنگ هم دیده میشود: تجهیز سالم است، مستند نیست.
فرم ثبت بازرسی اسپرینکلر چه فیلدهایی دارد؟
فرم زیر را میتوانید عیناً در دفتر بازرسی یا فایل اکسل خود بسازید. یک برگه برای هر بازدید، و بایگانی حداقل به اندازهٔ دو دورهٔ بازرسی:
| # | فیلد فرم | نمونه مقدار |
|---|---|---|
| ۱ | شناسهٔ سامانه / ناحیه | سالن تولید ۲ — رایزر شمالی |
| ۲ | نوع شبکه | تر |
| ۳ | تاریخ و ساعت بازدید | ۲۹ شهریور ۱۴۰۵ — ۱۰:۳۰ |
| ۴ | دورهٔ بازدید | سالانه |
| ۵ | وضعیت شیر کنترل | کاملاً باز · قفلشده |
| ۶ | فشار استاتیک پیش از تست | … بار |
| ۷ | فشار جاری حین تست درین | … بار |
| ۸ | مقایسه با بازدید قبلی | بدون تغییر معنادار |
| ۹ | عملکرد آژیر جریان آب | فعال شد / نشد |
| ۱۰ | وضعیت هدها و فضای آزاد | سالم / نیازمند اقدام |
| ۱۱ | موجودی جعبهٔ هد یدک و آچار | کامل |
| ۱۲ | عیب مشاهدهشده و اقدام اصلاحی | — |
| ۱۳ | مهلت رفع عیب و مسئول | — |
| ۱۴ | نام، سمت و امضای بازرس | — |
تجهیز بازرسی کم دارید؟ استعلام بگیرید
برای ابزار تست و شبیهساز و دیگر تجهیزات اعلام و اطفا حریق، فهرست اقلام و ظرفیت موردنیازتان را بفرستید تا پیشفاکتور برایتان صادر شود.
پرسشهای پرتکرار
هر چند وقت یکبار باید اسپرینکلر بازرسی شود؟
دوره یکسان نیست و به جزء سامانه بستگی دارد: شیر کنترل هفتگی یا ماهانه، آژیر جریان آب و اتصال آتشنشانی فصلی، هد و لوله و تست درین اصلی سالانه، و بازرسی داخلی لوله هر پنج سال.
تست درین اصلی همان تست جریان آب است؟
نه. تست درین اصلی باز بودن مسیر آب و افت فشار را میسنجد و سالانه انجام میشود. تست آژیر جریان آب، عملکرد فلوسوئیچ و اعلام را میسنجد و دورهٔ فصلی دارد.
هد اسپرینکلر رنگشده را میشود تمیز کرد؟
خیر. رنگ یا گچ روی هد، زمان واکنش المان حرارتی را تغییر میدهد. هد آلوده باید با هد نو از همان نوع، دما و ضریب تخلیه تعویض شود.
بازرسی اسپرینکلر را چه کسی باید انجام دهد؟
بازدیدهای هفتگی و ماهانه را تیم نگهداری آموزشدیدهٔ کارفرما انجام میدهد. تستهای سالانه و پنجساله باید توسط فرد یا شرکت دارای صلاحیت و با گزارش کتبی انجام شود.
آخرین بازبینی: ۲۹ شهریور ۱۴۰۵ — بازبینی بعدی: ۲۹ اسفند ۱۴۰۵
